Arcserve Unified Data Protection (UDP) – Bölüm-1 Kurulum

ArcServe UDP; Ca Arcserve bünyesinde bulunan Arcserve backup,Arcserve D2D ve Arcserve RHA ürünlerinin tek bir konsolda birleştirilmiş, hem fiziksel hemde sanal sunucuları bünyesinde bulunduran hibrit yapılardaki datacenterlar için geliştirilmiş olan imaj bazlı gelişmiş bir yedekleme ve replikasyon çözümüdür.

İmaj yedekleme, teyp, veri yineleme, yüksek kullanılabilirlik ve gerçek küresel veri tekilleştirme teknolojilerini tek ve basit bir çözümde Arcserve UDP bir araya getirmiştir.

Not : Arcserve UDP Vmworld 2015 etkinliğinde sanal platformlar için en iyi backup ve disaster recovery ürünü olarak seçildi.

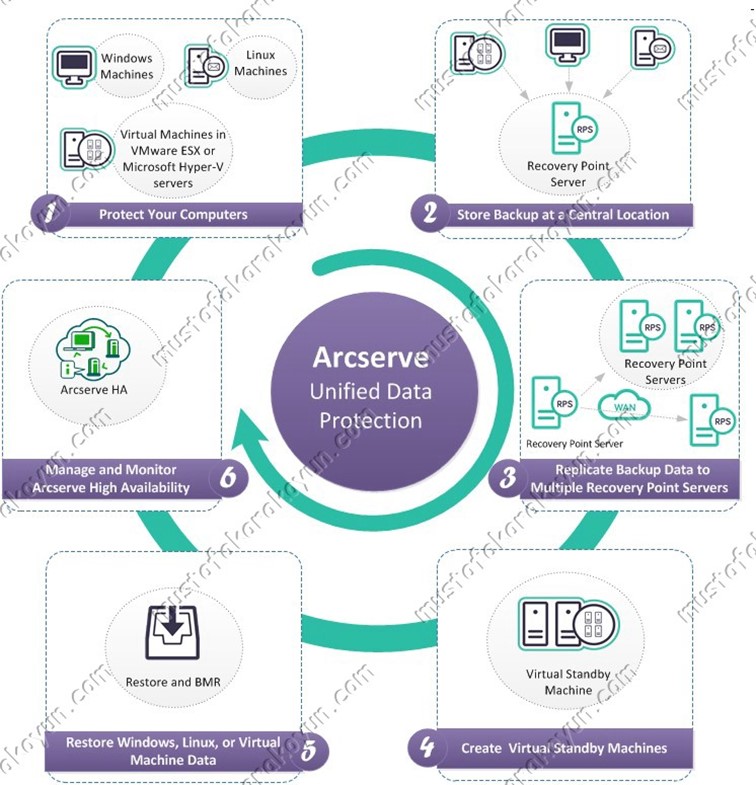

Aşağıdaki diyagram Arcserve UDP ‘de olan  temel işlevleri göstermektedir.

ArcServe UDP Mimari :

Lisans bağımsız Arcserve UDP temel olarak 3 bileşenden oluşur:

1-Arcserve UDP Agent : Fiziksel veya  desteklenmeyen hypervisör üzerindeki sanal sunucuların imaj bazlı yedeklerinin alınabilmesi için uygulama bağımsız yüklenen tek bir çeşit agent.

2-Arcserve UDP Recovery Point Server : Lisans Bağımsız global deduplication,source-side data reduction , compress ve encryption yetenekleri olan yedekler için depolama alanıdır. Birden fazla RPS kurulumu yapılarak bunların kendi aralarında replikasyonu saglandiktan sonra  yedekler birden fazla yerde saklanmis olur.

3-Arcserve UDP Console : Konfigurasyonun yapıldığı web arayüzüne sahip yönetim ekranı.

Arcserve UDP Nasıl Çalışır :

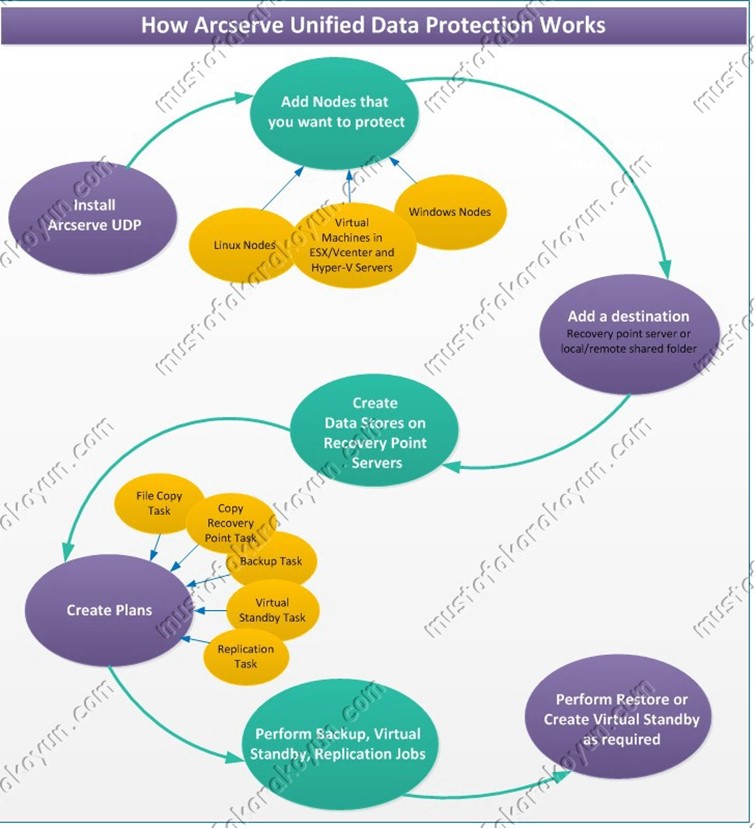

Aşağıdaki diyagram veri koruması için gereken üst düzey adımları gösterir.


Arcserve UDP Lisanslama :

En basit şekliyle korunması istenilen sunucuların fiziksel işlemcileri kadar lisanslanır. Fiziksel sunucuların işlemci sayıları yada sanal sunucuları üzerinde barındıran Vmware ESX /Hyper-V fiziksel işlemci sayısı kadar lisanslanır. Bunun dışında capacity lisanslama da devam etmektedir. (TB bazlı )

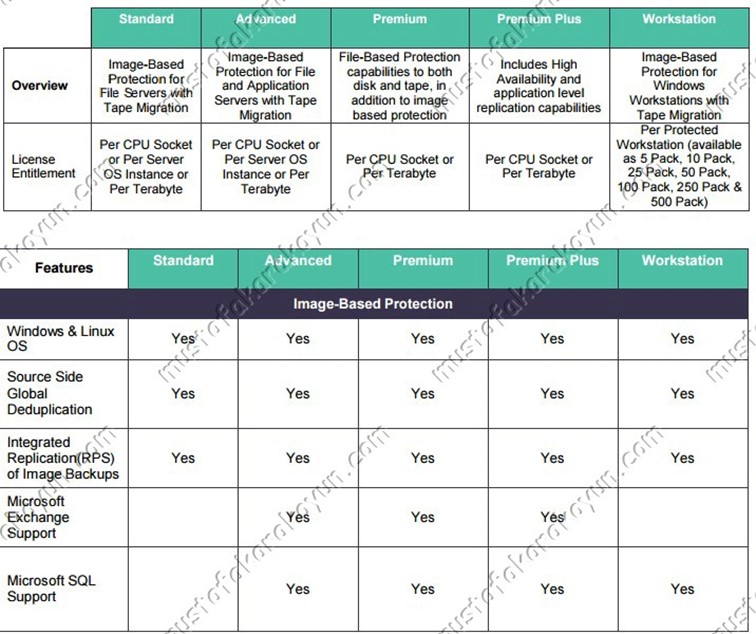

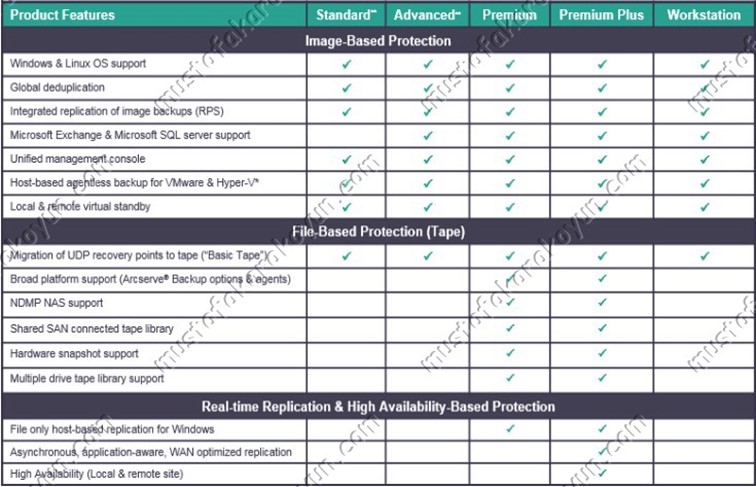

Arcserve UDP’nin 5 sürümü vardır:

1- Workstation

2 – Standart

3 – Advanced

4 – Premium

5 – Premium Plus


Lisanslama hakkında detaylı bilgi için ;

http://www.arcserve.com/fr/licensing-options.aspx

http://www.arcserve.com/fr/~/media/files/supportingpieces/Arcserve/Arcserve-UDP-editions-comparison.pdf

Özetle UDP’ye Genel bakış :

  • Microsoft Hyper-V, VMware ESX ortamlarında ajansız imaj bazlı yedekleme ve replikasyon gerçekleştirir.
  • Global tekilleştirme, şifreleme, sıkıştırma işlemlerini ekstra bir lisans gerektirmeden sağlar.
  • Tek bir yedekleme kuralı ile , uygulama tutarlı yedekleme & granular geri yükleme sağlar.
  • Birleştirilmiş yönetim konsolu sayesinde , plan tabanlı veri koruma politikaları sağlar.
  • Fiziksel,sanal,uygulama,file sunucuların imaj bazlı replikasyonunu sağlar. (Lisans kısıtlı)
  • Uzak bölgelere replikasyon yapmak istediğinizde hattı ve datayı optimize ederek ilk tam replikasyonda kolaylık sağlar.
  • High Availability (HA) özelliği ile replikasyon sonrası oluşabilecek felakat anında merkez sunucu kontrolleri yapılarak eğer bir kesinti söz konusu ise uzak lokasyondaki sunucuların otomatik olarak aktive edilerek kullanıcıların buraya yönlendirmesi yapılarak kesinti süresi minumuma indirilmesini sağlar.
  • Yerelde ve uzak bölgelerde; Virtual Standby, BMR & Full System High Availability & Tape backup seçeneklerini lisans bağımsız kullanmanızı sağlar
  • Sunucu-Tabanlı VM Yedekleme sayesinde , vSphere & Hyper-V entegrasyonu sağlar.
  • Microsoft Windows Workstation ‘ların imaj bazlı yedeklemesini gerçekleştirir.
  • Vmware Esx Free sunuclarının üzerindeki sanal sunucuları ajan bazlı imaj yedeklemesi ve replikasyonunun sağlar.
  • Merkezi Raporlama ve Uyarı Sistemleri sağlar.

Arcserve UDP Kurulumu :

Microsoft Server 2012 R2 işletim sistemi yüklü sunucuda kurulumu yapıyor olacağız. .Net Framework 3.5 Features kurulumu sonrası Windows Update’ler yüklendikten sonra kuruluma başlıyoruz.

Kurulum adımları aşağıdaki gibidir :

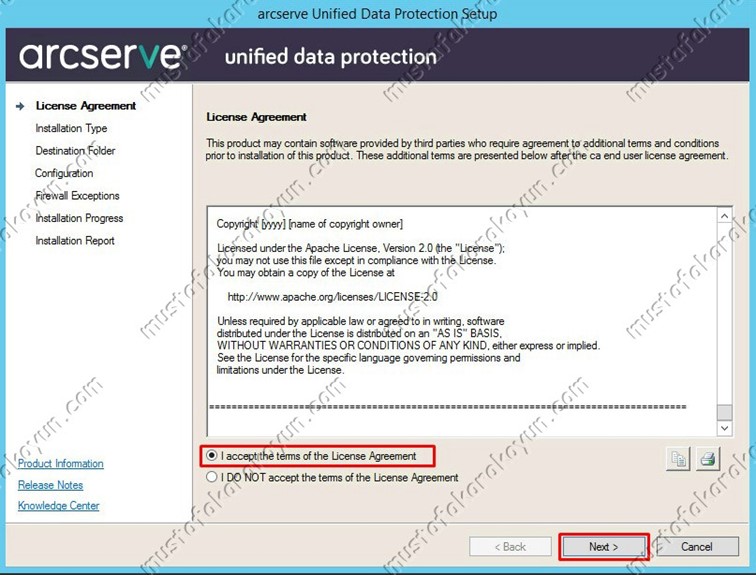

“License Agreement” ekranında “I accept the terms of the license agreement” seçilip “Next” tıklanır.

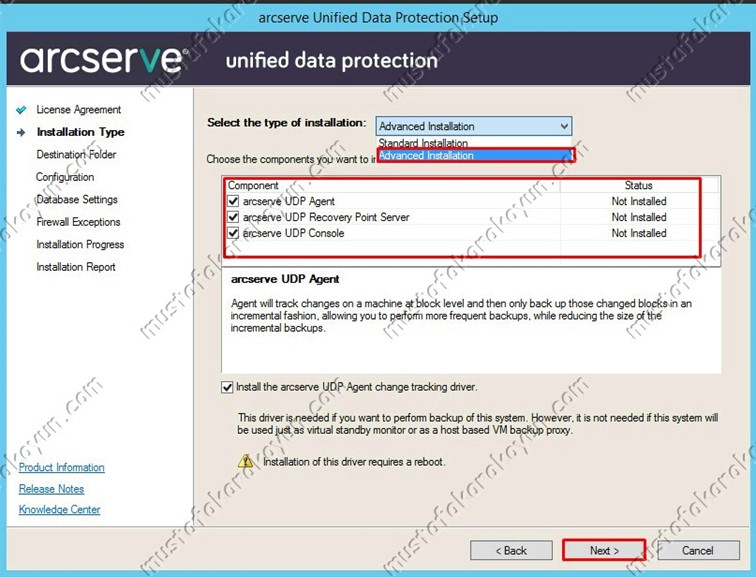

“Installation Type” ekranında “Standard Installation” ve “Advanced Installation” olmak üzere 2 tip kurulumu seçeneği çıkar. Default olarak Standard Installation seçili gelir ve arcserve UDP agent içerir. “Advanced Installation” seçip Arcserve UDP Agent, Arcserve UDP Recovery Point Server ve Arcserve UDP Console companentleri seçilip “Next” tıklanır.

Not : Sunucu işletim sistemi Server 2008 R2 değilse Arcserve UDP Recovery Point Server kurulumuna izin vermez.

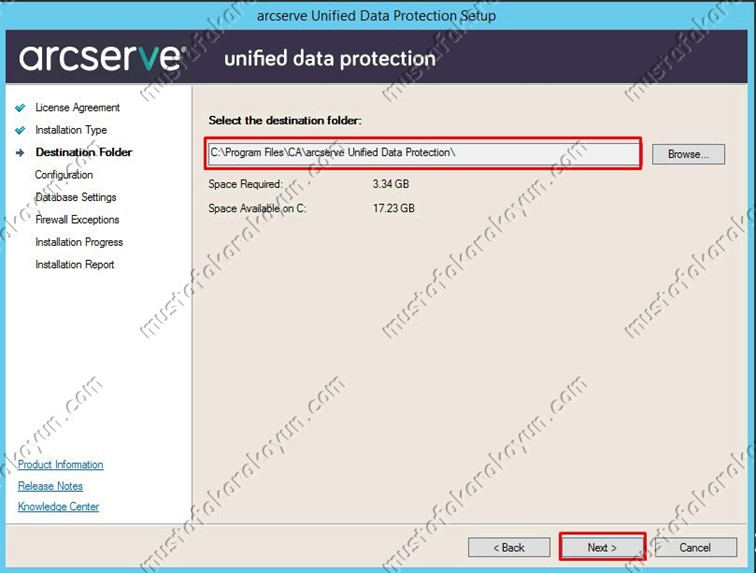

“Destination Folder” ekranında , Arcserve UDP bileşenlerinin yüklenmesi için “Browse” butonu tıklanıp konum seçilip “Next” tıklanır.

Default olarak C:\Program Files\CA\arcserve Unified Data Protection\ seçilidir.

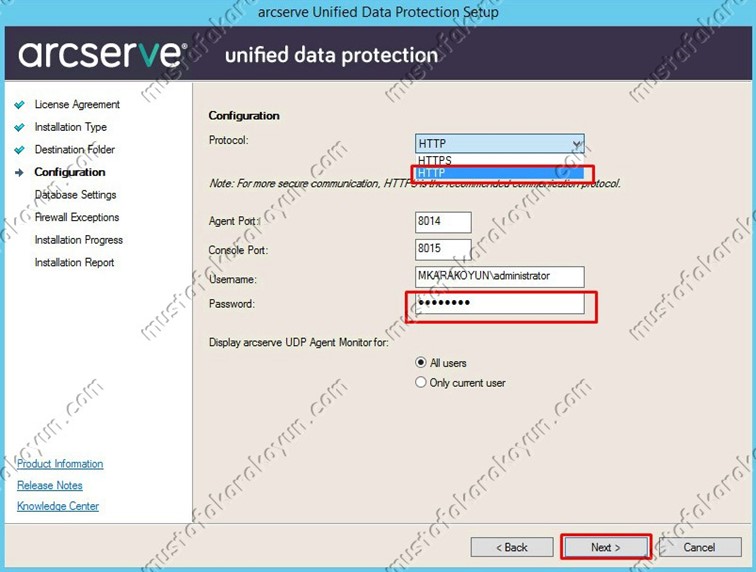

“Configuration” ekranında web iletişim konsolu için kullanabileceğiniz 2 protokol seçeneği vardır. “HTTP” ve “HTTPS” protokollerinin biri seçilip , UDP ‘yi yönetecek Admin kullanıcısı için bir parola girildikten sonra “Next” tıklanır.

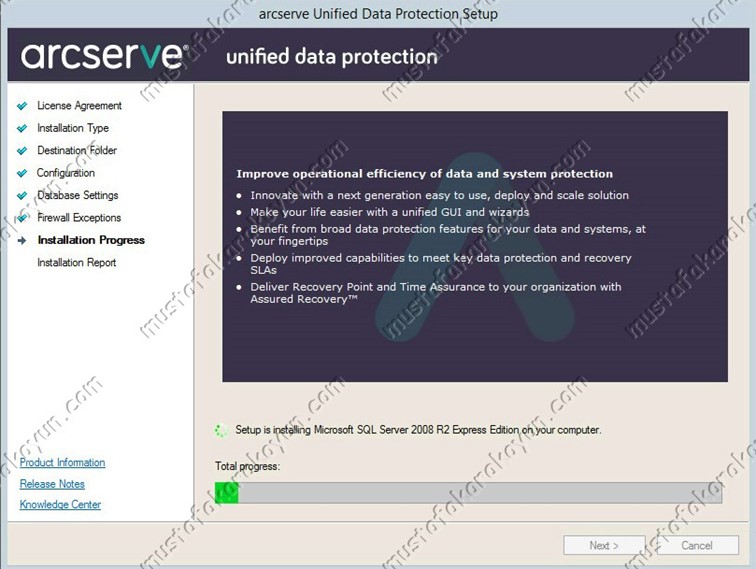

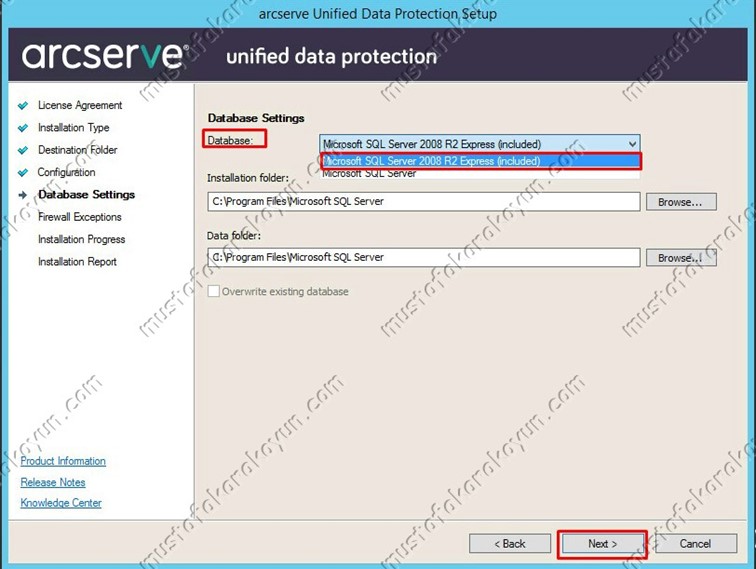

“Database Settings” ekranında veritabanı ayarları girilir. Veritabanı UDP Console için gerekliliktir. Varsayılan olarak Microsoft SQL Server 2008 R2 Express ile gelir. Bu sürüm yaklaşık olarak her 3 saatte bir backuplama ile 500 node için uygundur. Büyük yapılara için local yada Remote tam SQL Server tavsiye edilir. “Database” ve “Installion Folder” seçimleri yapılıp “Next” tıklanır.

Not : Microsoft SQL Server 2008 R2 Express kurulumu için .Net Framework 3.5 SP1 kurulu olması gerekmektedir.

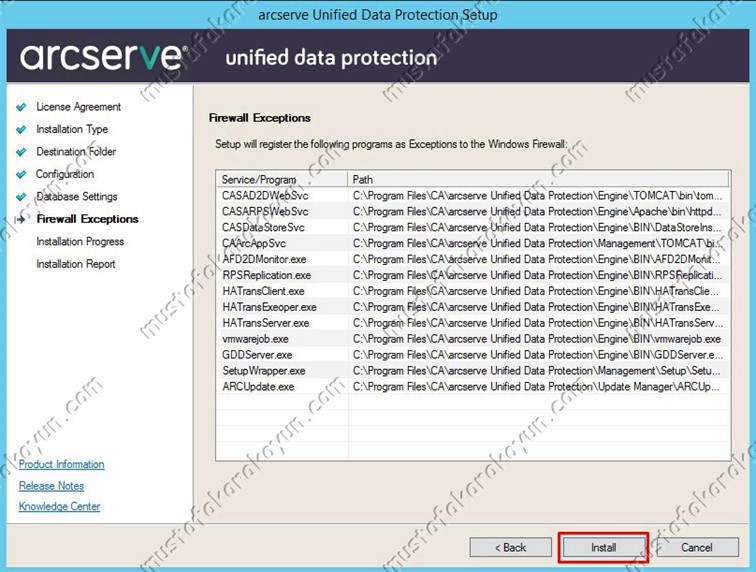

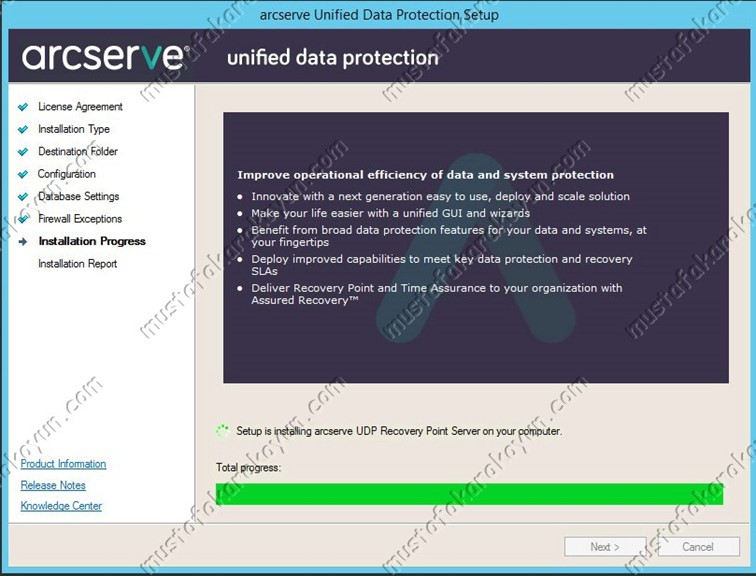

“Firewall Exceptions” diyalogu, Windows firewall’da Arcserve UDP için register edilip harici tutulacak servis ve programları listeler. “Firewall Exceptions” ekranında “Install” tıklanıp Kurulum başlatılır.

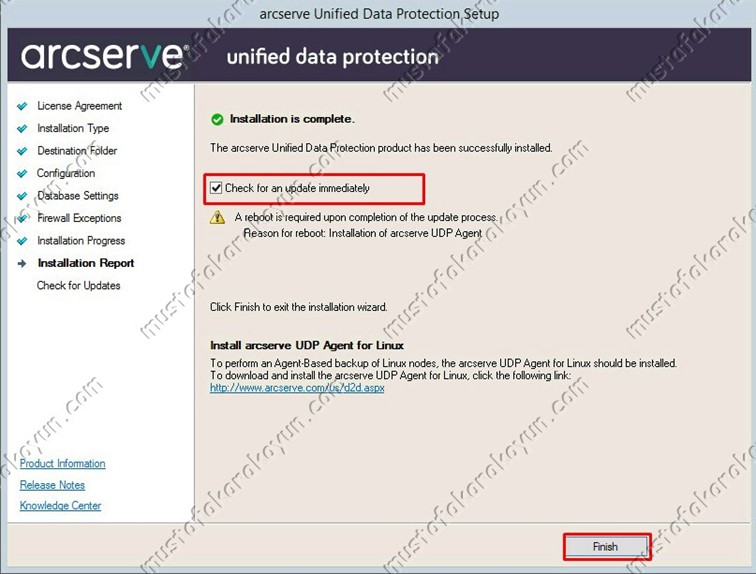

“Check for an update immediately” seçili iken “Finish” Tıklanıp kurulum sonlandırılır. Bu şekilde yayınlanan güncelleştirme paketlerinin kontrolü yapılacaktır.

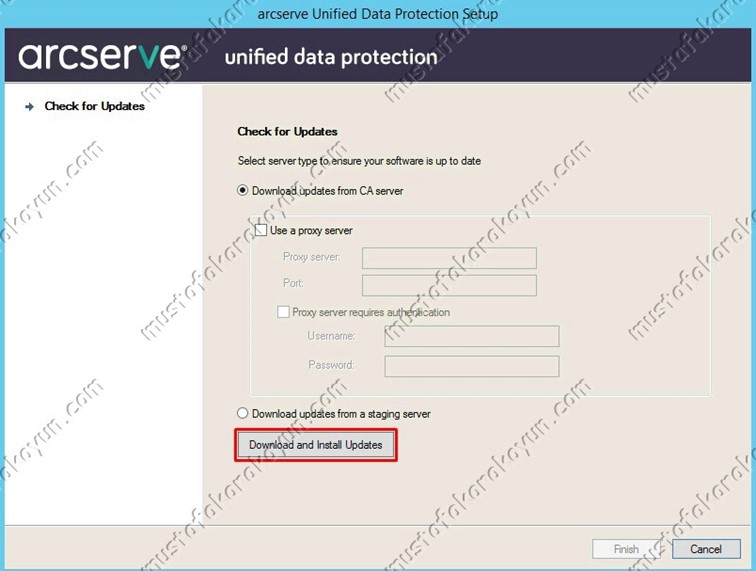

“Check For Update” ekranında “Download and Install Update” tıklanır.

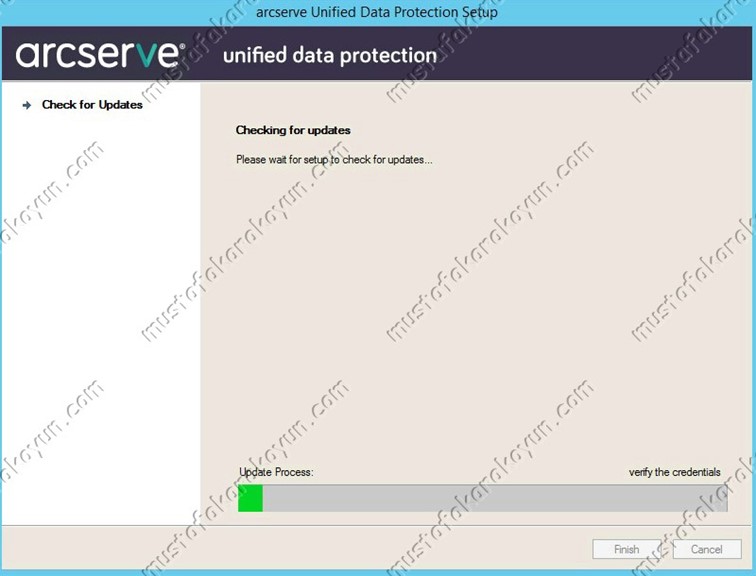

Update Process’i başladı.

Update işlemi tamamlandı. “Finish” Tıklanır.

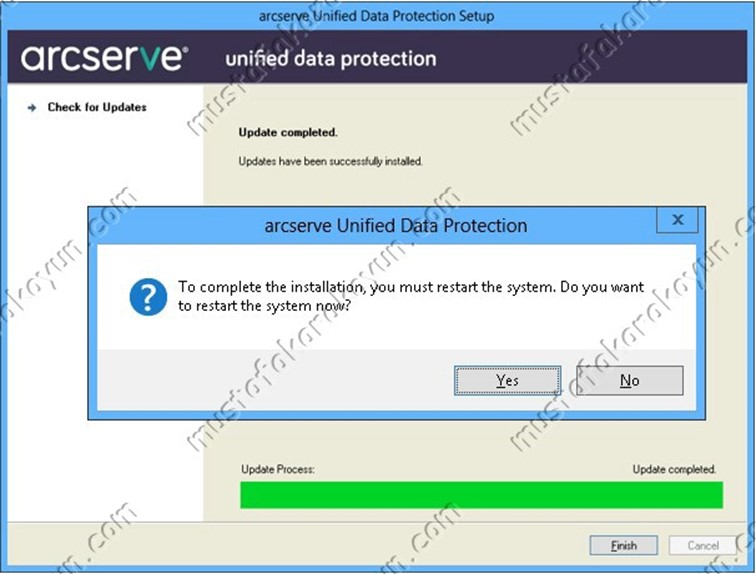

Kurulumun tamamlanması için Restart gerekliliği ile ilgili uyarı cıkıyor. “Yes” tıklanır.

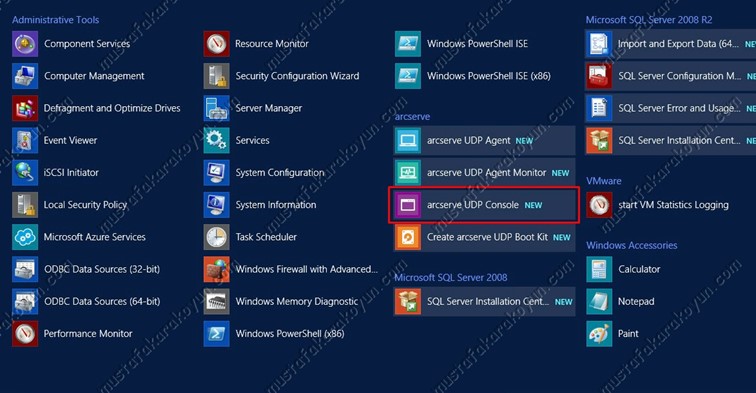

UDP Console’u başlatmak için “ArcServe UDP Console” tıklanır.

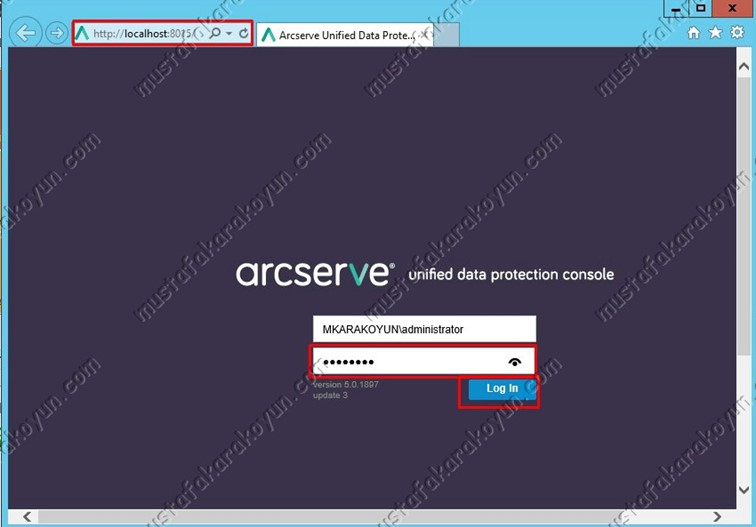

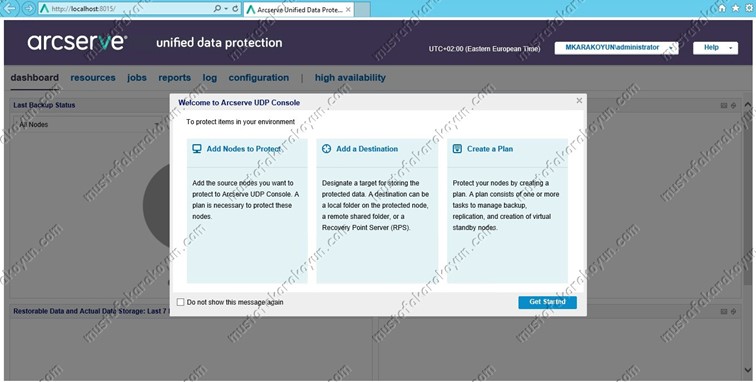

Açılan ekranda Yönetici bilgileri girilerek “Log In” tıklanır.

Bir sonraki makalede Destination (Data Store ) konusunu anlatmaya çalışacağım.

Faydalı olması dileğiyle…
