vCenter 6.7 High Availability Bölüm-1

vCenter High Availability (vCenter HA), vCenter Server Appliance’ı host ve donanım hatalarına karşı korur.

Çözümün etkin-pasif mimarisi, vCenter Server Appliance’ı yamalarken kesinti süresini önemli ölçüde azaltmanıza da yardımcı olabilir.









Network yapılandırmasından sonra, Aktif, Pasif ve Witness node’ları içeren üç node’lu bir Cluster oluşturursunuz.

Farklı konfigürasyon yolları mevcuttur. Seçtiğiniz method mevcut yapılandırmanıza göre değişir.

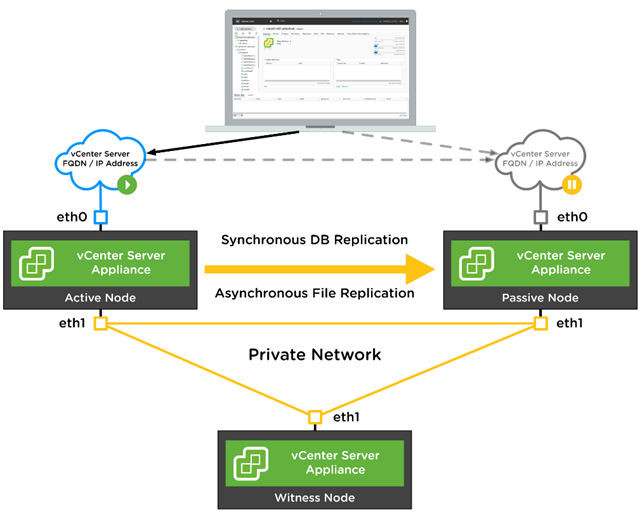

Bir vCenter HA Cluster 3 vCenter Server Appliance node’dan oluşur. Başlangıçta Active node olarak kullanılan ilk node iki defa klonlanarak Passive node ve Witness node ‘a klonlanır.

Bu üç node active-passive failover çözümü sağlar.

Node’lardan herbirini farklı bir ESXi host’ta deploy etmek donanım arızalarına karşı koruma sağlayacaktır.

vCenter HA konfigurasyonu tamamlandığında, sadece Active node active bir management interface yani Public IP ‘ye sahip olacaktır.

Üç Node yapılandırmanın bir parçası olan private network olarak adlandırılan vCenter HA network üzerinden iletişim kurarlar.

Active node sürekli olarak Pasif node’a veri kopyalamaktadır.



vCenter HA Node’ları özetle aşağıdaki şekilde tanımlanabilir:

Node

Tanım

Active

Aktif olan vCenter Server Appliance’dır

Yönetim arayüzü için Public IP adresi kullanır.

Pasif node’a doğru olan replikasyon için vCenter HA ağını kullanır.

Witness Node ile aradaki iletişim için vCEnter HA ağını kullanır.

Passive

Active Node’un klonu’dur.

Sürekli olarak vCenter HA ağı üzerinden Active node Pasif node’a veri kopyalamaktadır.

Bir hatanın oluşması durumunda otomatik olarak Active Node’un rolünü üstlenir.

Witness

Active Node’un lightweight klonu’dur.

Split-brain durumlarına karşı koruma için bir quorum sağlar.

vCenter HA Gereksinimleri :

  • ESXi 6.0 veya üstü gereklidir.
  • Her vCenter Ha node’nun daha iyi koruma için farklı ESXi Host’larda konumlandırılması ve En az 3 ESXi Host’un olması önerilir.
  • vcenter 6.5 ve üstü gereklidir.
  • vCenter deployment size olarak RTO ‘yu karşılamak için Small (4vCPU ve 16 GB RAM )ve üstü gereklidir. Production ortamlarında Tiny deployment size kullanılmaması önerilir.
  • vCenter HA , VMFs ,NFS ve vSAN datastore’u destekler.
  • vCenter Ha network latency , Active ,passive ve witness node’lar arasında 10 ms’dan daha az olmalıdır.
  • vCenter HA network, management network’ten farklı bir subnet’te olmalıdır.
  • vCenter HA konfigürasyonu için bir adet vCenter lisansı yeterlidir.
  • Passive ve Witness Node için ek bir lisans ihtiyacı gerekmemektedir.
  • vCenter HA için minimum Standart vCenter lisansı gereklidir.

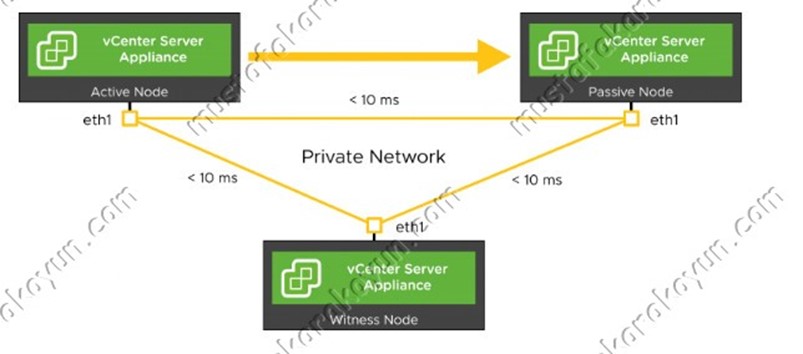

vCenter HA Network

vCenter HA network Active,Passive ve witness Node’ları birbirine bağlar ve appliance durumunu kopyalar ve aynı zamanda hearbeat için kullanılır.

Active, Passive ve Witness node’larının vCenter HA Network adresleri statik olmalıdır.

vCenter HA networkü management networkünden farklı bir subnette olmalıdır.

Active,Passive ve Witness node’lar arasındaki network latency 10 milisaniyeden az olmalıdır.

Cluster network ‘e default gateway adresi eklenmemelidir.





Bu bilgilerden sonra vCenter HA konfigurasyonuna başlayalım:

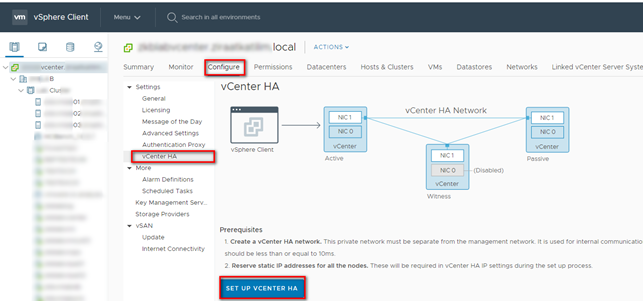

vCenter Server’a login olduktan sonra vCenter seçili iken ” Configure /vCenter HA “ yolu izlenerek ” SET UP VCENTER HA ” tıklanır.

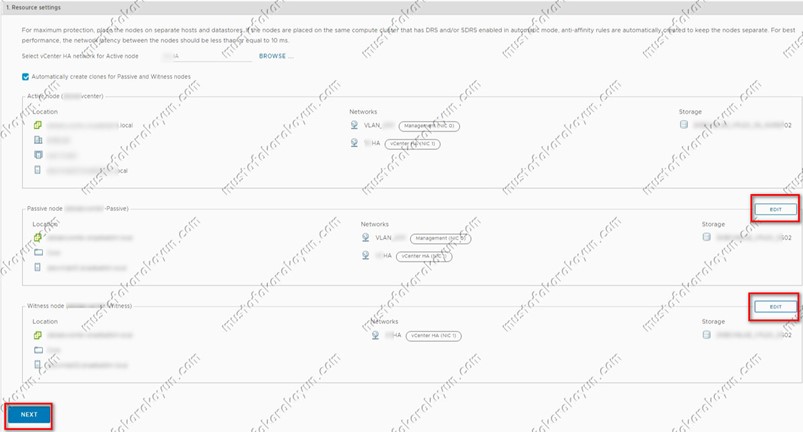

Resource Settings kısmında ilk olarak Select vCenter HA Network for Active Node kısmında “ BROWSE ” butonu tıklanarak Active vCenter node’u için Port Group seçimi yapılır.

Passive ve Witness Node’larının Active vCenter Server Node’undan clone alınarak oluşturulması için Automatically create clones for Passive and Witness nodes kutucuğunun işaretli olması gerekmektedir.





Passive Node ve Witness Node’larının Lokasyon , Network ve Datastore ayaları için ” EDIT “butonları tıklanarak gerekli ayarmalar yapıldıktan sonra “NEXT “tıklanır.



IP Settings ekranında her üç node için vCenter Ha networkü için IP adresleri ve Subnet Mask bilgileri girilerek “FINISH” tıklanır.





vCenter HA Deployment tamamlandığında High Availability Protection için Passive ve Witness Node’lar oluşturuldu.

Kaynak : vCenter High Availability
